XTAR VC4S - Intelligent Battery Charger

XTAR VC4S เครื่องชาร์จแบตเตอรี่แบบ 4 รางชาร์จพัฒนาต่อยอดจาก XTAR VC4 รุ่นยอดนิยม ใช้งานกับแบตเตอรี่ได้หลากหลายรองรับกระแสไฟจากปลั๊ก USB มาตรฐานและ QC3.0 USB Adapter สำหรับการชาร์จเร็ว

มีโหมดการทำงานที่สำคัญ 3 แบบ

• โหมดชาร์จไฟ (Capacity charging)
• โหมดตรวจสอบค่าความจุที่แท้จริงของแบตเตอรี่  (Grading)
• โหมดชาร์จแบตเตอรี่เพื่อเก็บเมื่อไม่ต้องการใช้งานเป็นเวลานาน (Storing)

โหมดการทำงาน:

Capacity charging: โหมดชาร์จไฟ รองรับการชาร์จแบตเตอรี่ที่แตกต่างกันได้ด้วยช่องชาร์จแบบอิสระ 4 ช่องระบบติดตั้งพอร์ต QC 3.0 (Qualcomm Quick Charge 3.0)  สามารถใช้งานร่วมกับ QC 3.0 USB Adapter และ USB Adapter 5V2.1A  หรือปลั๊กUSB มาตรฐานทั่วไป

• Input QC 3.0 USB Adapter (5V3A/9V2A): สามารถชาร์จไฟที่ 3A x 1 ช่อง (ขึ้นอยู่กับค่าความต้านทานภายในเซลล์ของแบตเตอรี่) 2A x 2 ช่อง 0.5A x 4 ช่อง
• Input USB (5V2.1A): สามารถชาร์จไฟที่ 2A x 1 ช่อง 1A x 2 ช่อง 0.5A x 4 ช่อง

Storing Mode: ใช้สำหรับการชาร์จเพื่อเก็บรักษาแบตเตอรี่เมื่อไม่ต้องการใช้งานเป็นเวลานาน ระบบทำการปรับเพิ่มหรือลดประจุไฟ และแรงดันไฟให้อยู่ในระดับที่เหมาะสมของแบตเตอรี่แต่ละก้อน (rated voltage) แบตเตอรี่จะอยู่ในสภาพที่มีการคายประจุไฟต่ำที่สุด สามารถเก็บรักษาไว้ได้นาน ≥ 3-6 เดือน

คุณสมบัติ:

3.6V/3.7V/ Li-ion/IMR/INR/ICR

10440/14500/14650

16340/17335/17500/17670

18350/18490/18500/18650/18700

non-protected 20700/21700

22650/25500/26650/32650

1.2V/Ni-MH/Ni-CD

AAAA/AAA/AA/A/SC/C/D

2. หน้าจอดีไซน์แบบมาตรวัดความเร็วรอบ (Tachometer-style LCD display) ให้มุมมองชัดเจนถึง 170° ปรับลดระดับแสงหน้าจออัตโนมัติ  (LCD backlight) และแสดงสถานะการทำงานแต่ละช่องแบบเรียลไทม์

3. ออกแบบปุ่มกด 2 ปุ่มบนหน้าจอให้ความสะดวกในการใช้งาน

• ปุ่มซ้าย (Disp button) แสดงค่าแรงดันไฟของแบตเตอรี่ (V) ประจุไฟที่ชาร์จได้ (mAh) กระแสไฟที่ใช้ชาร์จ (A/mAh) และแรงต้านทานภายในเซลล์ (mΩ)
• ปุ่มขวา (Mode button) ใช้เลือกโหมดการทำงาน

4. Battery Internal Resistance Testing: ระบบสามารถตรวจสอบชนิดของแบตเตอรี่ และค่าความต้านทานภายในเซลล์ของแบตเตอรี่ แสดงค่าเป็นไมโครโอห์ม (mΩ - Microohm) ระบบจะเลือกกระแสไฟชาร์จที่เหมาะสมให้แบตเตอรี่โดยอัตโนมัติ

5. Current Buffering Technology:  ป้องกันกระแสไฟโอเวอร์ชาร์จตัดกระแสไฟเกินด้วยความแม่นยำสูงที่ ≤ 120mA

6. ระบบตัดการชาร์จไฟเมื่อเต็มโดยอัตโนมัติ ตัดการชาร์จที่แรงดันไฟ 4.2 ± 0.05V สำหรับ li-ion และ 1.45 ± 0.1V สำหรับ Ni-MH/NI-CD

7. TC-CC-CV Charging Method: ระบบการชาร์จไฟ 3 รูปแบบ ลิขสิทธิ์ของ XTAR เป็นระบบการชาร์จไฟที่มีประสิทธิภาพสูงสุด ยืดอายุการใช้งานของแบตเตอรี่

8. ระบบ0V Activation Function: สามารถกระตุ้นแบตเตอรี่ที่มีปัญหาจากการโอเวอร์ดิสชาร์จมาก่อน เพื่อให้สามารถนำกลับมาใช้ได้ใหม่

9. ระบบป้องกันการใส่แบตเตอรี่กลับขั้ว ป้องกันการลัดวงจร

10. Temperature Monitoring Design: มีวงจรควบคุมอุณหภูมิของระบบระหว่างการทำงานแบบเรียลไทม์เมื่ออุณหภูมิขึ้นสูงตั้งแต่15°C

11. ผลิตจากพลาสติก ABS กันไฟกระจายความร้อนอย่างรวดเร็ว ช่วยลดความร้อนสะสมระหว่างที่เครื่องทำงาน

12. มาตรฐานอุตสาหกรรม: CE, FCC, RoHS

13. มิติ: 115mm(W) x 149mm(L) x 35mm(H) น้ำหนัก 210 กรัม

อุปกรณ์มาตรฐาน:

• XTAR VC4S Charger
• USB Cable 2.5A
• คู่มือการใช้งาน
• รับประกันสินค้า1 ปี (1-year limited warranty) ภายใต้เงื่อนไขการรับประกันของผู้ผลิต

Promotion:

** แถมXTAR Wall Adapter 5V 2.1A x 1 ชิ้น**

English:

XTAR VC4S charger is a powerful battery charger compatible with cylindrical batteries longer than 30mm and less than 75mm.

XTAR VC4S can be charged on the USB-A to micro-USB cable without the need for an additional power adapter. The built-in QC3.0 input protocol allows the charger to achieve a maximum single-slot 3A fast charge when using the QC3.0 adapter.

This product has three different charging modes, capacitance and storage. When the battery is inserted, it can intelligently identify which battery is a lithium-ion battery or a nickel-hydrogen nickel-chromium battery, without requiring the user to manually select the battery type.

In addition, VC4S can automatically detect the internal resistance of the inserted battery, integrate the number of batteries, the maximum power of the input power, and the type of battery through the detected internal resistance, and then intelligently select an optimal charging strategy. This will not only gives battery fast charging, but also prolong battery life.

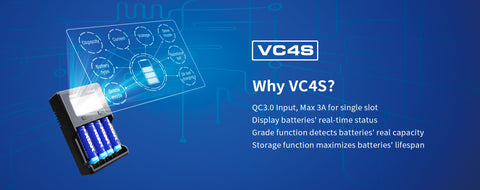

• Clearly see what’s going on with the batteries.
• Tachometer-style LCD display shows detailed charging status.
• Powered by any 5V USB power, QC3.0
• Intelligently chooses charging currents and 3A max for single slot
• Wide adaptability, adapts from 10440 to 32650, from Li-ion to Ni-MH
• Energy-saving LCD backlight, can be turned off at your will
• Battery Internal Resistance Testing, Capacity Charging, Battery Grading Mode and Store Mode

Specifications:

- Input: QC3.0 5V3A 9V2A
- Constant Current: 3A*1/2A*2/1A*4/0.5A*4
- Apply to 3.6V/3.7V/ Li-ion/IMR/INR/ICR

10440/14500/14650
16340/17335/17500/17670
18350/18490/18500/18650/18700
non-protected 20700/21700
22650/25500/26650/32650

1.2V/Ni-MH/Ni-CD  AAAA/AAA/AA/A/SC/C/D

Features:

1. Support QC3.0 , singlemax. 3A : 3A *1 bay, 2A*2 bays, 1A*4 bays
2. Battery Inner resistance tester: figure out the battery is poor or good performance
3. High precision within 1% tolerance only
4. Store function: adjust battery full charged voltage
5. Battery discharge function( fix battery and raise batteries life cycles, also tell the real capacity)

Package Contents:

• 1x VC4S Charger
• 1x USB Cable
• 1x User Manual
